倍速鏈流水線

位置: 首頁 > 產品展示 > 倍速鏈流水線

智能型倍速鏈流水線

發布時間:2023-05-06 發布人:admin 閱讀數:(232)

 倍速鏈流水線采用的是雙倍速鏈條制作的輸送設備,在設計之初屬于半自動化與自動化相結合的輸送機,主要在電動車配件、汽車配件、電子裝配、機械加工等行業使用;
倍速鏈流水線采用特殊表面處理鋁合金型材作為導軌,使雙速鏈裝配線在運輸過程中具有很好的穩定性和耐久性,適用于大量連續運輸和操作過程。當輸送(或設備板)停止時,鏈輪與輸送機之間的滾動摩擦大大降低了鏈條的磨損和工作阻力。當一個或多個運輸機停運時,不會影響其他輸送機的運輸效率。

         倍速鏈流水線的自流輸送方法的靈活多樣設計使其具有多功能性。常用的雙速鏈具有累積功能鏈。在操作的情況下,阻塞缸(通常是阻擋裝置)用于在輸送線的任何位置停止輸送以進行組裝工作。在操作完成之后,釋放被阻塞的輸送并繼續輸送。當一個或多個輸送機停止并且其他輸送機仍在運輸時,具有累積功能的鏈條比其他類型的鏈條更有效。該屬性是可以在倍速鏈流水線廣泛使用的重要因素之一。

         (1)倍速鏈流水線托盤
         托盤是自動化生產線不可缺少的輸送工具。它直接放在鏈條滾子的頂部,輸送的物料或工件直接放在托盤上。因此,托盤是根據輸送工件的形狀和尺寸而專門設計的。由于托盤放置在雙速鏈條上并隨鏈條移動,因此托盤具有金屬和聚氨酯材料,而框架具有這些材料。耐用的條板、金屬托盤在運輸過程中會損壞。為了便于安裝,在托盤的四個角處安裝滾輪,托盤外側與線路內側之間留有10 mm的間隙,以防止托盤外側與線路本體在運行中發生卡滯現象。
         (2)倍速鏈流水線止動機構
         在由雙速鏈?zhǔn)捷斔途€組成的自動化生產線或人工裝配線上,托盤(連同工件)需停在各種操作位置進行裝配或試驗,而輸送線則持續運行,根據流程的不同,托盤運行過程需要改變方向,在操作中的位置需要停止前進。在傳輸線的中心,專門設計了一系列的阻塞機構,以阻止托盤在需要改變方向和進行過程操作的位置上移動。這種阻斷機制稱為停止機制。它通常是一個特殊的圓筒,稱為移動的圓筒。停止鋼瓶需要配備電子感應探測信號;

         (3)倍速鏈鏈條
         所述雙速鏈通過所述鏈環連接成閉環結構,然后將所述雙速鏈安裝在所述輸送系統的支承導軌和驅動鏈輪上,所述托盤可放置在所述鏈的頂部進行物料輸送。如前所述,速度鏈?zhǔn)歉鶕?jù)某些標準規格設計和生產的,一般分為3倍、2.5倍。雙速鏈由軌道操作,與軌道接觸的小滾子的外徑正好是大滾子外徑的1~3。如果輸送不受阻,小滾子旋轉一次,外面的大滾子也旋轉一次。由于外徑相差三倍,貨物將以三倍的速度向前運輸。
         4)倍速鏈流水線鏈條支承導軌
         速度鏈由鏈輪驅動。鏈條由直接放置在導軌支撐面上的滾筒支撐。在鏈輪的拖動下,滾子在支撐導軌上滾動,使鏈條上的托盤和材料向前移動。導軌一般由鋁型材根據所需的切割長度設計和制造,連接。

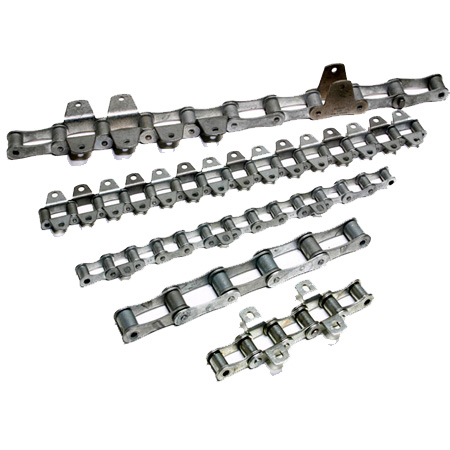

倍速鏈流水線配件-倍速鏈鏈條

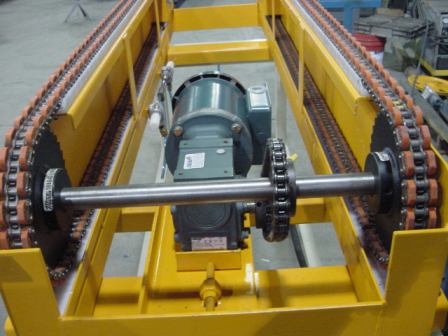

         1. 倍速鏈流水線電源:2臺電源采用臺灣1.5KW電機組合資產,WPS80型1:60減速機,結合資產2HP變頻器,變頻無級調速,線速0-6M / min可調。
         2。雙速鏈條裝配線機身及機架:機身為異形鋁型材,用于差速鏈條,規格為6000×100×118 mm。機架采用40*40*1.5mm方管焊接,鍍鋅可調腳杯,機頭采用鍍鋅可調腳杯焊接。
         尾架用40×50×1.5毫米方形鋼管焊接。機鼻的尾部護木彎曲,用1.2毫米冷板滾動,機身長2米。

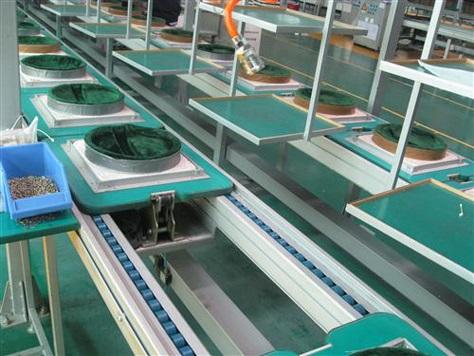

         3。雙速鏈條裝配線運輸鏈:該傳動鏈采用差動鏈專用優質半塑鏈,整條線路兩側共4條,每條長約40米。倍速鏈流水線-工裝板
         4。雙速鏈?zhǔn)窖b配線工裝板,阻斷劑:500x700x20(Mm),由18 mm優質木夾板制成,每塊板覆蓋2mm綠色橡膠,整條生產線配備54個工裝板。2套QO-IV水平阻滯劑,22套QX-II鎖阻劑.全線共有22個踏板開關。
         5. 倍速鏈流水線裝配線提升和移位,裝置過多;采用優質120W微型減速電機,12個傳動帶,帶3mm防滑帶,帶導桿。四組升降油缸使用特殊油缸進行四柱頂升。
         6。倍速鏈流水線的燈頭、燈具:H型燈具安裝在框架上,用40*20*1.5mm方管焊接而成。主體上的每2 m框架與2000×50×25×1 mm的噴淋線槽連接,以連接電源和照明。
         選用節能可調LED光源,雙側對齊布置。

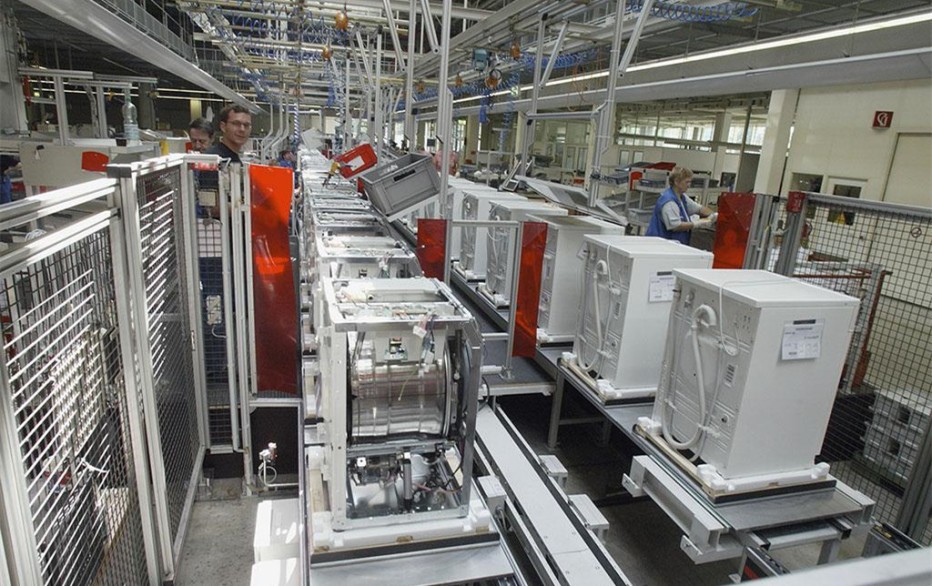

倍速鏈流水線冰箱生產線
         7。雙速鏈條組裝線隔斷,兩層平臺:位于燈架中部,由40x40角鋼支撐,每2米;裝配線采用優質15 mm壓板,表面貼綠色防火板,500 mm寬,中間道路上下兩層沿線。
         8。倍速鏈流水線裝配線風扇:設置在燈架頂部一路,每臺2000 mm安裝千葉360°搖頭16“樓低風扇,全線共有9臺風扇。
         9. 倍速鏈流水線工藝卡:燈座兩側設有兩個工藝導向卡座,由H形鋁導軌制成,每個裝有A4透明橡膠套。
         10。倍速鏈流水線裝配線氣管:設置在燈架頂部?jī)蓚?cè);采用4分鐘鍍鋅管,每米配一套三向加速插頭,雙向使用。腳手架下中間設氣管,采用鍍鋅四點管。每個氣缸位置都與一組相匹配。
倍速鏈流水線系列
         三個連接加上快速插頭,用于雙缸。
         11。倍速鏈流水線雙速鏈條組裝線空氣分批吊鉤:位于光管支架旁,采用30×28鋁合金專用溜槽,帶尼龍滑輪,每米站一臺。
         12。倍速鏈流水線裝配線工作電源:2000×50×25×1.0mm鍍鋅線槽,設置在機身下,兩側安裝方格3,兩個位置插座(每米1個/站)。

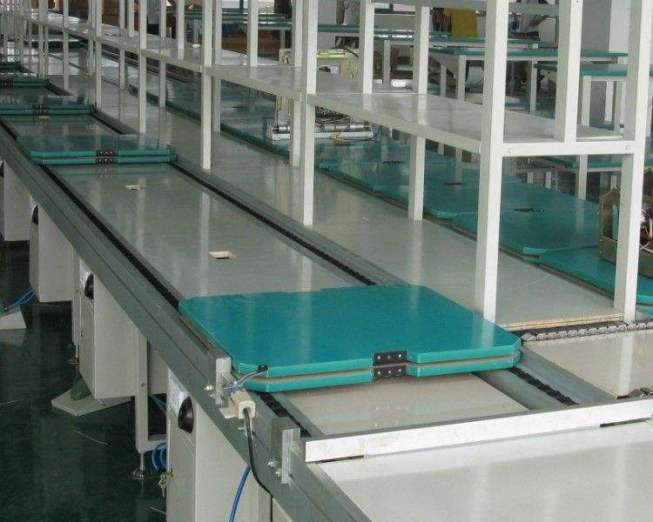

         13.雙速鏈裝配線電氣控制:全線電氣控制由配電箱完成。整個自動流水線系統采用PLC控制。工作電源由左右雙向控制控制。照明系統采用四路控制,即一個明亮的控制。用戶可以根據實際應用控制照明模式,減少資源浪費。倍速鏈流水線帶工裝板
         14。倍速鏈流水線機架顏色:機器頭尾表面噴涂電腦白,另一種為鋁合金本色。
         倍速鏈流水線,又稱差動鏈、成長鏈管道,由常被稱為自流式輸送系統的生產線組成。采用特殊的表面處理擠壓鋁合金型材作為導軌,使自流式傳動系統在運輸過程中具有很好的穩定性和耐久性,適用于產品的大規模連續生產。同時,自流式傳動系統設計靈活多樣,具有多種功能特點。如此的自我流動。
         倍速鏈流水線主要用于中小型成套裝配、檢測、老化和運輸。夾具可以安裝在工裝板上,以滿足工件的裝配需要。廣泛應用于中小型家用電器的組裝、測試和調試。
重型倍速鏈輸送機
         雙層、多層運輸可采用雙層、多層運輸方式,采用提升機在倍速鏈流水線傳輸線上提貨,達到運輸和儲存的目的。倍速鏈流水線雙速鏈?zhǔn)竭\(yùn)輸線裝有直角移栽機,可作平面轉向運輸,使工裝板在平面機架內循環運行,上下線體可回收利用。
         倍速鏈流水線主要用于中小型裝配,檢驗,老化和運輸。它可以安裝在工裝板上,以滿足工件的裝配要求。它廣泛用于中小型家用電器的組裝,安裝,檢查和調試。雙速鏈?zhǔn)捷斔蜋C(jī)系列配有電梯,可實現雙層和多層運輸,既可用于運輸,也可用于存儲。
以上資料由青島樂途行工業設備
提供,詳情請?jiān)L問:http://www.stylor.cn/
